【整车技术参数】 |
|||||
|
产品名称 |

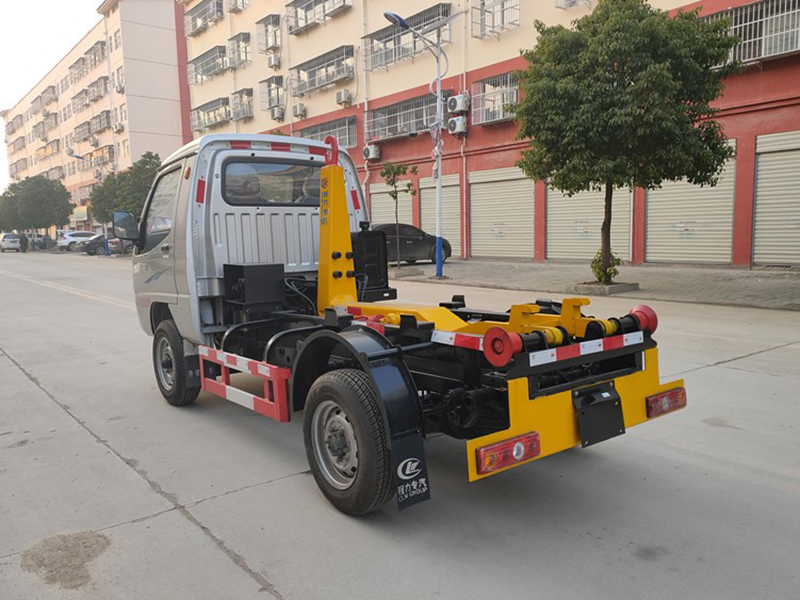

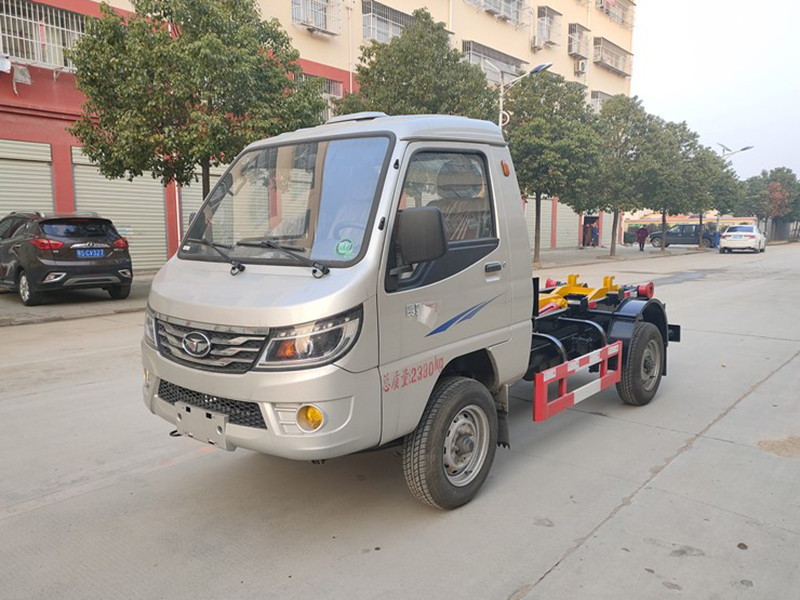

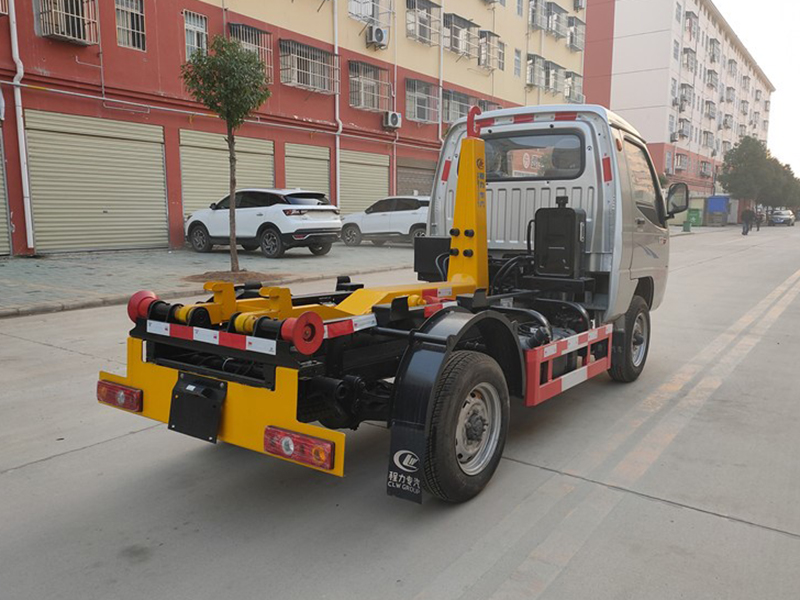

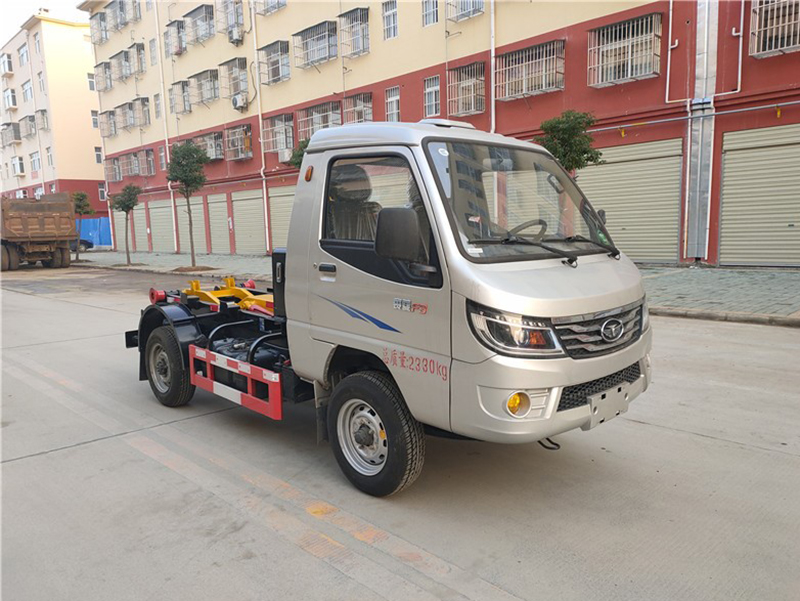

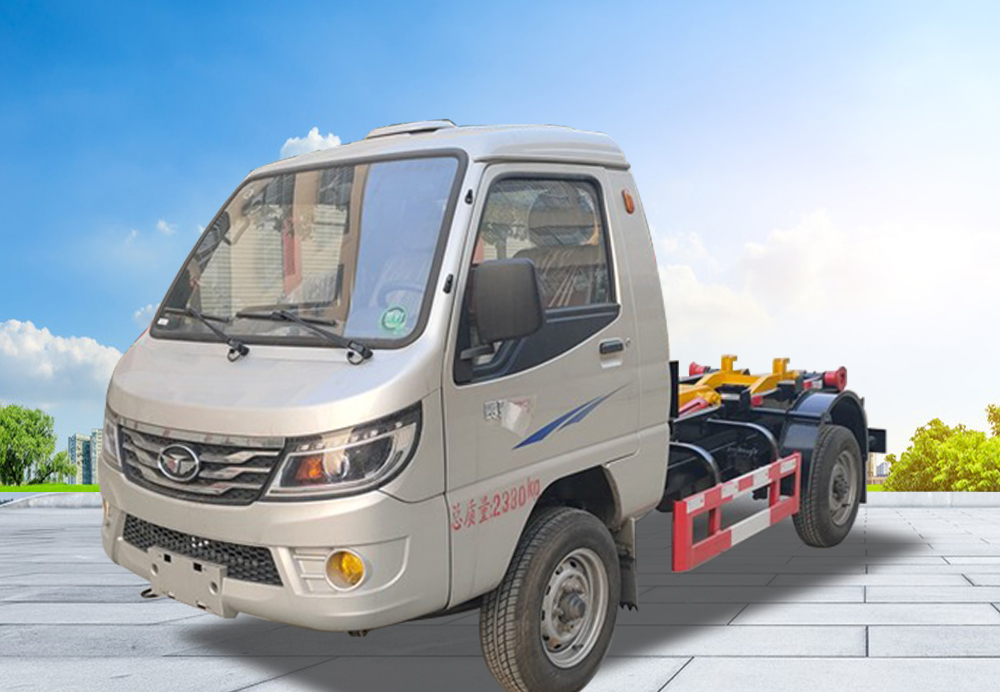

唐骏单轮3方勾臂垃圾车 |
||||
|
总质量(kg) |
2330 |
罐体容积(m3) |
|
||
|
额定质量(kg) |
800 |
外形尺寸(mm) |
4200， 4500X1550X1980 |
||
|
整备质量(kg) |
1400,1440 |
货厢尺寸(mm) |
XX |
||
|
额定载客(人) |
|
准拖挂车总质量(kg) |
|
||
|
驾驶室准乘人数(人) |
2 |
鞍座载质量(kg) |
|
||
|
接近角/离去角(°) |
28/15 |
前悬/后悬(mm) |
995/805 |
||
|
轴荷(kg) |
1010/1320 |
车速(km/h) |
100 |
||
|
备注： |
备注：该车主要用于垃圾转运,专用装置为勾臂;发动机型号及油耗值(L/100km)为:DK12C/7.0;ABS系统器型号/厂家:CM4YL/广州瑞立科密汽车电子股份有限公司.轴距和长度对应关系:2400/4200;2700/4500.选装ETC.随底盘选装驾驶室. |
||||
|
【底盘技术参数】 |
|||||
|
底盘型号 |
ZB1020ADC3L |
底盘名称 |
载货汽车底盘 |
||
|
名称 |
欧铃牌 |
生产企业 |
山东唐骏欧铃汽车制造有限公司 |
||
|
轴数 |
2 |
轮胎数 |
4 |
||
|
轴距(mm) |
2400,2700 |
||||
|
轮胎规格 |
175R14LT 6PR,175R14LT 8PR |
||||
|
钢板弹簧片数 |
3/5 |
前轮距(mm) |
1294 |
||
|
燃料种类 |
汽油 |
后轮距(mm) |
1340 |
||
|
排放依据标准 |
GB18352.6-2016国Ⅵ |
||||
|
发动机型号 |
发动机生产企业 |
发动机排量 |
发动机功率 |
||
|
DK12C |
重庆小康动力有限公司 |
1240 |
67 |
||
|
|
|
|
|
|
|
◇底盘配置：底盘配置:1550单排驾驶室，重庆小康90马力，3吨后桥，小康五档，175R14真空胎（后单胎），承载式车架，方向助力，ABS，，(选装多媒体中控屏，倒车影像)
◇上装配置：强度合金钢一体式主勾臂，加强型副梁，铸钢尾托轮，电控室内外液压操控装置（可选装手自一体），上装提升能力1500KG, 液压完成上箱+下箱+锁紧+自卸等作业，实现一车配多箱的循环转运。
垃圾箱四种外形款式可供选择
钩臂垃圾车又称为车厢可卸式垃圾车，主要用于市政环卫、物业管理等各种场所收集、运载各种垃圾，垃圾厢与底盘可彻底分离，具有结构合理，操作简便、稳定、使用效率高、密封性能好、倾倒方便等优点，能实现一台车与多个垃圾厢联合作业，循环运输，充分提高车辆的运输能力。实现一车配带多箱循环转运，高效、节能、节约成本。
1.行驶操作：行驶按一般汽车驾驶方法进行，行驶前应将车厢回复到初始位置，同时将取力器操作手柄推分开位置（电控系统将电磁离合器电源关闭），使取力器处于停止工作状态。
2.作业操作：
2.1 垃圾箱的钩装作业
步骤1拉起驾驶室内手刹手柄，使车辆处于驻车状态。
步骤2拿起驾驶室内电控操纵盒，先将盒上电源开关打开，使电源接通，电磁离合器工作（或将取力器操作手柄扳结合位置）；接着操纵盒上的勾臂旋钮“伸”位置不松手，主拉臂开始工作，拉臂油缸伸出，主拉臂绕翻转翻转架前铰链轴旋转，拉臂处于钩箱位置，适当调整拉臂钩高度并与箱体弯钩对准，松开旋钮。
步骤3下车观察垃圾厢后门下端锁紧手柄是否处于锁紧状态，如没有处于锁紧状态，应扳动锁紧手柄，确保垃圾厢后门锁紧手柄把垃圾厢后门与垃圾厢锁紧在一起。
步骤4观察垃圾厢垃圾投入门是否关闭，并让垃圾投入门处于锁紧状态，确保垃圾投入门锁紧后，方可进入一步操作。
步骤5当拉臂钩钩对准厢体弯钩时，扭住操纵盒上的勾臂旋钮“缩”位置不放，主拉臂油缸回收，拉臂钩钩住厢体弯钩，垃圾厢开始吊起，并继续勾上车。
步骤6当垃圾厢体落放到副车架上后，松开盒勾臂旋钮，扭动操纵盒上的车厢按扭“锁紧”位置，锁紧油缸伸出，将主拉臂与副拉臂牢固锁紧在一起。
步骤7扭动盒上的电源旋钮，断开电控电源（或将取力器操作手柄扳分离位置）；
应严格按规定保养垃圾车，使各系统、各装置经常处于良好的技术状态，充分发挥其效能，减少油耗、节省开支，限度地延长垃圾车的使用寿命。
（一）底盘保养
底盘应严格遵守其使用说明书的规定，进行日、周例行保养。
（二）作业装置保养
作业装置的保养一般情况下依照下列规定进行。如果能保证作业装置处于良好的工作状态，允许其保养同底盘保养同步进行。
1.日保养
日保养主要以清洁，内容与垃圾车的使用中注意事项第3条内容相同。
2.作业100h保养
（1）检查紧固车厢、作业装置、轴等部位的连接螺栓；
（2）按时对各润滑点加注润滑脂或润滑油；
（3）检查紧固液压系统中各部位的连接螺栓、接头和管箍、管夹等，并检查有无油液 渗漏现象；
（4）检查取力器工作是否正常。
3.作业500h保养
（1）各作业装置中的零部件是否有轻微变形，必要时给予校正；
（2）检查密封胶条的磨损情况，必要时更换；
（3）检查液压元件是否能正常工作，必要时应拆检或更换。如果有油液渗漏现象，应更换密封件；
4.作业1500h保养
作业1500h保养是对各作业装置进行全面技术检查和调整，消除隐患。
（1）检查并修复各处焊缝，特别是各重要部位的焊缝；
（2）检查各装置零部件的磨损和操作情况，对磨损和操作严重者应予更换；
（3）检查各液压元件。
（4）清洗液压油箱，各滤油器、空气滤清器和液压管路，更换液压油。对有损伤的密封件和软管应予及时更换；
